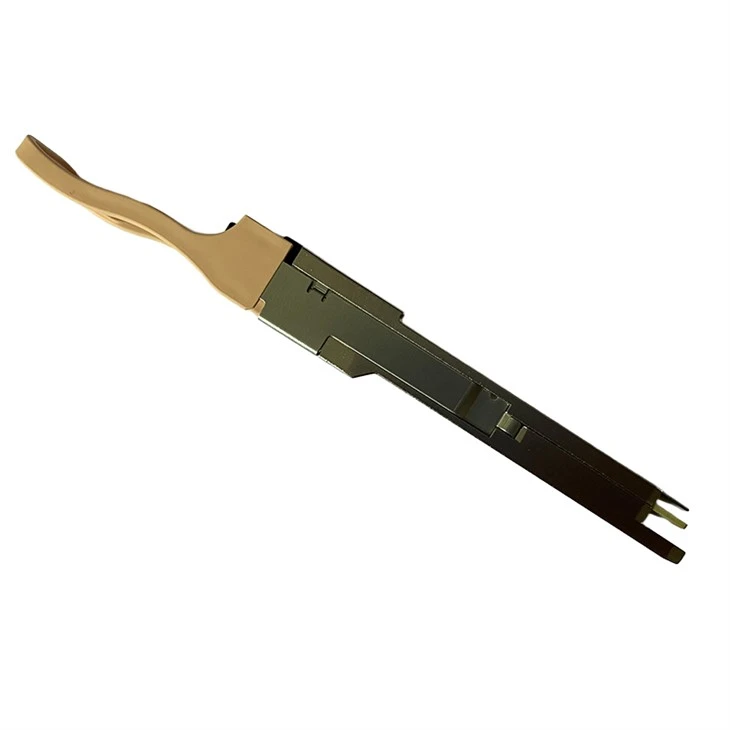

Transceptor òptic de 200 Gbps QSFP56-DD LR4 10km

200Gbps QSFP56-DD LR4 10km Optical Transceiver
200Gbps QSFP56-DD LR4 10km Optical Transceiver suppliers
200Gbps QSFP56-DD LR4 10km Optical Transceiver factory

Transceptor òptic de 200 Gbps QSFP56-DD LR4 10km

Enviar la consulta

Descripció

Paràmetres tècnics

Característiques

Compatibilitat amb IEEE802.3bs
Compatibilitat amb QSFP-DD MSA
Disseny de 4 carrils LWDM MUX/DEMUX
Admet una taxa de bits agregada de 212,5 Gb/s
Transmissió de fins a 10 km en fibra monomode (SMF) amb FEC
Temperatura de la caixa de funcionament: 0 a 70 graus
Interfície elèctrica 200GAUI-4
Consum màxim d'energia 10,8 W
Connector dúplex LC
Conforme a RoHS

Aplicacions

Interconnexió del centre de dades
Ethernet 200G
Xarxa empresarial

Descripció general

Mòdul òptic QSFP de 200 Gb/s-DD de 10 km. El disseny és compatible amb l'estàndard IEEE802.3bs 200GBASE-LR4. El mòdul converteix 4 canals d'entrada (ch) de 50 Gb/s (PAM4) dades elèctriques a 4LWDM en senyals òptics i un sol canal per a senyals òptics múltiple Transmissió òptica de 200 Gb/s (PAM4). A la inversa, al costat del receptor, el mòdul de-multiplexa òpticament una entrada de 200 Gb/s (PAM4) en senyals de 4 canals LWDM i els converteix en dades elèctriques de sortida de 4 canals.

Les longituds d'ona centrals dels 4 canals LWDM. Conté un connector LC dúplex per a la interfície òptica i un connector de 76 -pins per a la interfície elèctrica. Per minimitzar la dispersió òptica en el sistema de-de llarg recorregut, en aquest mòdul s'ha d'aplicar fibra monomode (SMF).

El producte està dissenyat amb un factor de forma, connexió òptica/elèctrica i una interfície de diagnòstic digital d'acord amb l'acord de fonts múltiples (MSA) de QSFP-DD-. Ha estat dissenyat per complir les condicions de funcionament externes més dures, com ara temperatura, humitat i interferències EMI.

Descripció funcional

Aquest producte converteix les dades d'entrada elèctrica de 4-canals de 200 Gb/s (PAM4) en senyals òptics LWDM (llum), mitjançant un EML de 4 longituds d'ona. La llum es combina amb les parts MUX com a dades de 200 Gb/s, propagant-se fora del mòdul transmissor des de l'SMF. El mòdul receptor accepta l'entrada de senyals òptics LWDM de 200 Gb/s i el desmultiplexa en 4 canals individuals de 50 Gb/s amb diferents longituds d'ona. Cada llum de longitud d'ona és recollida per un díode fotogràfic discret i després s'emet com a dades elèctriques després d'amplificar-se per un TIA i un post-amplificador. CDR analògic s'utilitza per recuperar senyals PAM4. La figura 1 mostra el diagrama de blocs funcionals d'aquest producte.

Es necessita una font d'alimentació de +3.3V per alimentar aquest producte. Els dos pins de la font d'alimentació VccTx i VccRx estan connectats internament i s'han d'aplicar simultàniament. Segons les especificacions de MSA, el mòdul ofereix 7 pins de control de maquinari de baixa velocitat (inclosa la interfície sèrie de 2 cables): ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL i IntL.

Module Select (ModSelL) és un pin d'entrada. Quan l'amfitrió el manté baix, aquest producte respon a les ordres de comunicació sèrie de 2 cables. El ModSelL permet l'ús d'aquest producte en un únic bus d'interfície de 2 fils: s'han d'utilitzar línies ModSelL individuals.

El rellotge sèrie (SCL) i les dades en sèrie (SDA) són necessaris per a la interfície de comunicació del bus sèrie de 2 cables i permeten que l'amfitrió accedeixi al mapa de memòria QSFP+.

El pin ResetL permet un restabliment complet, tornant la configuració al seu estat predeterminat, quan es manté un nivell baix al pin ResetL durant més temps que la durada mínima del pols. Durant l'execució d'un restabliment, l'amfitrió ignorarà tots els bits d'estat fins que indiqui la finalització de la interrupció de restabliment. El producte ho indica enviant un senyal IntL (interrupció) amb el bit Data_Not_Ready negat al mapa de memòria. Tingueu en compte que a l'encesa (inclosa la inserció en calent) el mòdul hauria de publicar aquesta interrupció de restabliment sense requerir un restabliment.

El pin del mode de baixa potència (LPMode) s'utilitza per establir el consum màxim d'energia del producte per protegir els hosts que no són capaços de refredar mòduls de potència més alta, si aquests mòduls s'insereixen accidentalment.

Module Present (ModPrsL) és un senyal local a la placa amfitriona que, en absència de producte, normalment s'eleva cap a l'amfitrió Vcc. Quan el producte s'insereix al connector, completa el camí cap a terra a través d'una resistència a la placa principal i afirma el senyal. Aleshores, ModPrsL indica el seu present configurant ModPrsL en un estat "Baix".

La interrupció (IntL) és un pin de sortida. "Baix" indica una possible fallada de funcionament o un estat crític per al sistema amfitrió. L'amfitrió identifica l'origen de la interrupció mitjançant la interfície sèrie de 2 fils. El pin IntL és una sortida de col·lector obert i s'ha de portar a la tensió Host Vcc a la placa Host.

Diagrama de blocs del transceptor

product-625-378

Figura 1. Diagrama de blocs del transceptor

Interfície òptica i assignació de pins

product-506-536

Figura 2. Connector compatible amb MSA

Definició de pin

Pin #	Lògica	Símbol	Descripció	Seqüència de connectors	Notes
1		GND	Terra	1B	1
2	CML-I	Tx2n	Entrada de dades invertida del transmissor	3B
3	CML-I	Tx2p	Entrada de dades no-invertida del transmissor	3B
4		GND	Terra	1B	1
5	CML-I	Tx4n	Entrada de dades invertida del transmissor	3B
6	CML-I	Tx4P	Transmissor NO-Entrada de dades invertida	3B
7		GND	Terra	1	1
8	LVTTL-I	ModSelL	Selecció de mòduls	3B
9	LVTTL-I	Restablir L	Reinicialització del mòdul	3B
10		VccRx	+3.3Receptor d'alimentació V	2B	2
11	LVCMOS-E/S	SCL	Rellotge d'interfície sèrie de 2 fils	3B
12	LVCMOS-E/S	SDA	Dades de la interfície sèrie de 2 fils	3B
13		GND	Terra	1B	1
14	CML-O	Rx3p	Sortida de dades no-invertida del receptor	3B
15	CML-O	Rx3n	Sortida de dades invertida del receptor	3B
16		GND	Terra	1B	1
17	CML-O	Rx1p	Sortida de dades no-invertida del receptor	3B
18	CML-O	Rx1n	Sortida de dades invertida del receptor	3B
19		GND	Terra	1B	1
20		GND	Terra	1B	1
21	CML-O	Rx2n	Sortida de dades invertida del receptor	3B
22	CML-O	Rx2p	Sortida de dades no-invertida del receptor	3B
23		GND	Terra	1B	1
24	CML-O	Rx4n	Sortida de dades invertida del receptor	3B	1
25	CML-O	Rx4p	Sortida de dades no-invertida del receptor	3B
26		GND	Terra	1B	1
27	LVTTL-O	ModPrsL	Mòdul present	3B
28	LVTTL-O	IntL	Interrupció	3B
29		VccTx	+3.3V Transmissor d'alimentació	2B	2
30		Vcc1	+3.3V Font d'alimentació	2B	2
31	LVTTL-I	InitMode	Mode d'inicialització; A les aplicacions QSFP heretades, el pad InitMode s'anomena LPMODE	3B
32		GND	Terra	1B	1
33	CML-I	Tx3p	Entrada de dades no-invertida del transmissor	3B
34	CML-I	Tx3n	Entrada de dades invertida del transmissor	3B
35		GND	Terra	1B	1
36	CML-I	Tx1p	Entrada de dades no-invertida del transmissor	3B
37	CML-I	Tx1n	Entrada de dades invertida del transmissor	3B
38		GND	Terra	1B	1
39		GND	Terra	1A	1
40	CML-I	Tx6n	Entrada de dades invertida del transmissor	3A
41	CML-I	Tx6p	Entrada de dades no-invertida del transmissor	3A
42		GND	Terra	1A	1
43	CML-I	Tx8n	Entrada de dades invertida del transmissor	3A
44	CML-I	Tx8P	Entrada de dades no-invertida del transmissor	3A
45		GND	Terra	1A	1
46		Reservat	Per a un ús futur	3A	3
47		VS1	Mòdul específic del proveïdor 1	3A	3
48		VccRx1	+3.3V Font d'alimentació	2A	2
49		VS2	Mòdul específic del proveïdor 2	3A	3
50		VS3	Mòdul específic del proveïdor 3	3A	3
51		GND	Terra	1A	1
52	CML-O	Rx7p	Sortida de dades no-invertida del receptor	3A
53	CML-O	Rx7n	Sortida de dades invertida del receptor	3A
54		GND	Terra	1A	1
55	CML-O	Rx5p	Sortida de dades no-invertida del receptor	3A
56	CML-O	Rx5n	Sortida de dades invertida del receptor	3A
57		GND	Terra	1A	1
58		GND	Terra	1A	1
59	CML-O	Rx6n	Sortida de dades invertida del receptor	3A
60	CML-O	Rx6p	Sortida de dades no-invertida del receptor	3A
61		GND	Terra	1A	1
62	CML-O	Rx8n	Sortida de dades invertida del receptor	3A
63	CML-O	Rx8p	Sortida de dades no-invertida del receptor	3A
64		GND	Terra	1A	1
65		NC	Sense connexió	3A	3
66		Reservat	Per a un ús futur	3A	3
67		VccTx1	Font d'alimentació de 3,3 V	2A	2
68		Vcc2	Font d'alimentació de 3,3 V	2A	2
69		Reservat	Per a un ús futur	3A	3
70		GND	Terra	1A	1
71	CML-I	Tx7p	Entrada de dades no-invertida del transmissor	3A
72	CML-I	Tx7n	Entrada de dades invertida del transmissor	3A
73		GND	Terra	1A	1
74	CML-I	Tx5p	Entrada de dades no-invertida del transmissor	3A
75	CML-I	Tx5n	Entrada de dades invertida del transmissor	3A
76		GND	Terra	1A	1
Notes:
1. GND és el símbol de senyal i subministrament (potència) habitual per als mòduls QSFP-DD. Tots són comuns dins del mòdul QSFP-DD i totes les tensions dels mòduls fan referència a aquest potencial tret que s'indiqui el contrari. Connecteu-los directament al pla de terra comú del senyal de la placa host. 2. VccRx, Vcc1 i VccTx són els proveïdors d'energia de recepció i transmissió i s'han d'aplicar simultàniament. El filtratge recomanat de la font d'alimentació de la placa host es mostra a la figura 3 següent. Vcc Rx, Vcc1 i Vcc Tx es poden connectar internament al mòdul transceptor QSFP-DD en qualsevol combinació. Els pins del connector estan classificats per a un corrent màxim de 1000 mA.

Filtre de font d'alimentació recomanat

product-661-372

Figura3.Filtre d'alimentació recomanat

Valoracions màximes absolutes

Cal tenir en compte que el funcionament superior a qualsevol valor màxim absolut individual pot causar danys permanents a aquest mòdul.

Paràmetre	Símbol	Min	Tipus	Màx	Unitat	Notes
Interval de temperatura d'emmagatzematge	Ts	-40		85	grau
Temperatura de la caixa de funcionament	A dalt	0		70	grau
Humitat relativa (sense-condensació)	RH	0		85	%
Llindar de danys, cada carril	TH_d	3.5			dBm
Tensió d'alimentació	Vcc	-0.5		3.6	V

Condicions de funcionament recomanades i requisits d'alimentació

Paràmetre	Símbol	Min	Típic	Màx	Unitats	Notes
Temperatura de la caixa de funcionament	A dalt	0		70	degC
Tensió d'alimentació	Vcc	3.135	3.3	3.465	V
Velocitat de dades, cada carril			26.5625		GBd
Velocitat de dades, cada carril			53.125		Gb/s
Precisió de la velocitat de dades		-100		100	ppm
Relació d'error de bits pre{{0}FEC				2.4x10^-4
Relació d'error de bits post{{0}FEC				1x10^-12		1
Tensió d'entrada de control alta		2		Vcc	v
Tensió d'entrada de control baixa		0		0.8	v
Distància d'enllaç amb G.652	D	0.002		10	km	2
Notes
1. FEC proporcionada pel sistema host. 2. Cal FEC al sistema host per suportar la distància màxima.

Característiques elèctriques

Les següents característiques elèctriques es defineixen a l'entorn de funcionament recomanat, tret que s'especifiqui el contrari.

Paràmetre	Punt de prova	Min	Típic	Màx	Unitats	Notes
Consum d'energia				10.8	W
Corrent de subministrament	Icc				mA
Transmissor (cada carril)
Tensió diferencial de sobrecàrrega pk-pk	TP1a	900			mV
Tensió de mode comú (Vcm)	TP1	-350		2850	mV	1
Incompatibilitat de resistència a la terminació diferencial	TP1			10	%	A 1MHz
Pèrdua de retorn diferencial (SDD11)	TP1			Veure CEI- 28G-VSR Equació 13-19	dB
Conversió de mode comú a diferencial i conversió de mode diferencial a comú (SDC11, SCD11)	TP1			Veure CEI- 28G-VSR Equació 13-20	dB
Prova d'entrada tensada	TP1a	Veure CEI- 28G-Secció VSR 13.3.11.2.1
Receptor (cada carril)
Tensió diferencial, pk-pk	TP4			900	mV
Tensió de mode comú (Vcm)	TP4	-350		2850	mV	1
Soroll en mode comú, RMS	TP4			17.5	mV
Incompatibilitat de resistència a la terminació diferencial	TP4			10	%	A 1MHz
Pèrdua de retorn diferencial (SDD22)	TP4			Veure CEI- 28G-VSR Equació 13-19	dB
Conversió de mode comú a diferencial i conversió de mode diferencial a comú (SDC22, SCD22)	TP4			Veure CEI- 28G-VSR Equació 13-21	dB
Pèrdua de retorn en mode comú (SCC22)	TP4			-2	dB	2
Temps de transició, del 20% al 80%	TP4	9.5			ps
Tancament d'ulls vertical (VEC)	TP4			5.5	dB
Ample dels ulls a 10^-15probabilitat (EW15)	TP4	0.57			IU
Alçada dels ulls a 10^-15probabilitat (EW15)	TP4	228			mV

Característiques òptiques

Paràmetre	Símbol	Min	Típic	Màx	Unitats	Notes
Emissor
Assignació de longitud d'ona	L0	1294.53		1296.59	nm
	L1	1299.02		1301.09	nm
	L2	1303.54		1305.63	nm
	L3	1308.09		1310.19	nm
Velocitat de dades, cada carril		26,5625 ± 100 ppm			GBd
Format de modulació		PAM4
Relació de supressió en mode-lateral	SMSR	30			nm	Modulada
Potència total de llançament mitjana	P_T			10.7	dBm
Potència de llançament mitjana, cada carril	P_AVG	-3.4		5.3	dBm	1
Amplitud de modulació òptica exterior (OMAouter), cada carril	P_OMA	-0.4		5.1	dBm	2
Llançament de potència a OMAouter menys TDECQ, cada carril		-1.8			dB	Per a ER superior o igual a 4,5 dB
Llançament de potència a OMAouter menys TDECQ, cada carril		-1.7			dB	Per ER<4.5dB
Transmissor i clous d'ulls de dispersió per a PAM4, cada carril	TDECQ			3.2	dB
Ratio d'extinció	ER	3.5			dB
Diferència de potència de llançament entre dos carrils qualsevol (OMAouter)				4	dB
RIN_16.5OMA				-132	dB/Hz
Tolerància a la pèrdua de retorn òptic	TOL			15.6	dB
Reflectància del transmissor	T_R			-26	dB
Potència mitjana de llançament del transmissor OFF, cada carril	P_apagat			-30	dBm
Receptor
Velocitat de dades, cada carril		26,5625 ± 100 ppm			GBd
Format de modulació		PAM4
Llindar de danys, cada carril	THd	6.3			dBm	3
Potència de recepció mitjana, cada carril		-9.7		5.3	dBm	4
Rebre energia (OMAouter), cada carril				5.1	dBm
Diferència en la potència del receptor entre dos anes qualsevol (OMA exterior)				4.2	dBm
Sensibilitat del receptor (OMAouter), cada carril	SEN			-màx. (-7,2 ,SECQ-8,6)	dBm	Per BER de 2.4E-4
Sensibilitat del receptor estressat (OMAouter), cada carril	SRS			-5.4	dBm	5
Reflectància del receptor	R_R			-26	dB
LOS Assert	LOSA	-25.7			dBm
LOS De-afirmar	PERDUT			-11.7	dBm
Histèresi LOS	LOSH	0.5			dB
Condicions d'estrès per a la sensibilitat del receptor d'estrès (Nota6)
Tancament d'ulls estressats per a PAM4 (SECQ), carril en prova		0.9		3.4	dB
OMAextern de cada carril agressor			1.5		dBm
Notes
1. Potència de llançament mitjana, cada carril (min) és informatiu i no l'indicador principal de la força del senyal. Un transmissor amb una potència de llançament inferior a aquest valor no pot ser compatible; tanmateix, un valor superior a aquest no garanteix el compliment. 2. Fins i tot si el TDECQ < 1,4 dB per a una relació d'extinció superior o igual a 4,5 dB o TDECQ < 1,3 dB per a una relació d'extinció de < 4,5 dB, l'OMAouter (min) ha de superar el valor mínim especificat aquí. 3. El receptor ha de ser capaç de tolerar, sense danys, l'exposició contínua a un senyal d'entrada òptic amb aquest nivell de potència mitjà. 4. Potència de recepció mitjana, cada carril (min) és informatiu i no l'indicador principal de la força del senyal. Una potència rebuda per sota d'aquest valor no pot ser compatible; tanmateix, un valor superior a aquest no garanteix el compliment. 5. Mesurat amb un senyal de prova de conformitat per a BER=2.4x10-4. 6. Aquestes condicions de prova són per mesurar la sensibilitat del receptor tensat. No són característiques del receptor.

Funcions de diagnòstic digital

Les següents característiques de diagnòstic digital es defineixen sobre les condicions normals de funcionament tret que s'especifiqui el contrari.

Paràmetre	Símbol	Min	Màx	Unitats	Notes
Error absolut del monitor de temperatura	DMI_Temp	-3	3	degC	Per sobre del rang de temperatura de funcionament
Error absolut del monitor de tensió d'alimentació	DMI _VCC	-0.1	0.1	V	Sobre el rang de funcionament complet
Error absolut del monitor de potència del canal RX	DMI_RX_Ch	-3	3	dB
Monitor de corrent biaix de canal	DMI_Ibias_Ch	-10%	10%	mA
Error absolut del monitor de potència del canal TX	DMI_TX_Ch	-3	3	dB
Notes
1. A causa de la precisió de mesura de diferents fibres, podria haver-hi una fluctuació addicional de +/-1 dB o una precisió total de +/- 3 dB.

Dimensions mecàniques

product-655-531

Figura4. Esquema mecànic

ESD

Aquest transceptor s'especifica com a llindar ESD 1 kV per a pins de dades d'alta velocitat i 2 kV per a tots els altres pins d'entrada elèctrica, provat segons MIL-STD-883, mètode 3015.4 /JESD22-A114-A (HBM). No obstant això, encara es requereixen precaucions ESD normals durant la manipulació d'aquest mòdul. Aquest transceptor s'envia en un embalatge protector ESD. S'ha de treure de l'embalatge i manipular-lo només en un entorn protegit contra ESD.

Seguretat làser

Aquest és un producte làser de classe 1 segons EN 60825-1:2014. Aquest producte compleix amb 21 CFR 1040.10 i 1040.11, tret de les desviacions d'acord amb l'avís làser número . 50, amb data (24 de juny de 2007).

Precaució: L'ús de controls o ajustos o la realització de procediments diferents dels especificats aquí pot provocar una exposició a radiacions perilloses.

Informació de comanda

Número de part	Descripció del producte
S-Q62AL4L10-CD	QSFP56,200Gb/s,LWDM4nm,LR4,10km,SM,LC,0ºC~+70ºC, Amb DDM
